型号:编码器调试工具

为什么使用编码器调试工具?

客户首次安装使用零差云控编码器时,需购买一个编码器调试器。该调试器用于连接编码器和编码器调试软件的通信。零差云控编码器为分体式编码器,每个编码器装配完成后因安装误差的存在,需要在编码器调试软件上执行校准程序。校准通过后,方可正常读取数据。如编码器被重新安装,需再次执行校准。

*我们无法对非零差云控品牌调试器提供技术支持。

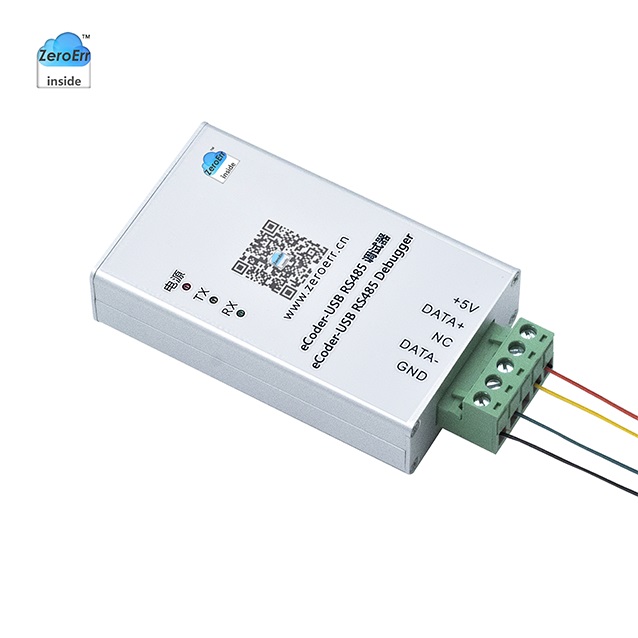

编码器调试器

软件主界面

软件校准界面

编码器调试器作用:

1、可用于连接零差云控的官方软件对编码器装配进行校准。
2、查看及检测编码器状态及参数。
3、对编码器进行单圈位置置零和多圈圈数复位等。

使用说明:

1、按照端口定义将编码器和调试器连接。
2、编码器串口调试工具USB端连接电脑,打开零差云控官方软件,连接即可使用。

端口定义:

脚号 信号标识 信号说明
1 5VCC 接编码器5V电源正极
2 MA+ 接编码器 DATA+
3 NC 无作用,请勿连接
4 MA- 接编码器 DATA-
5 GND 接编码器5V电源负极
编码器调试器
